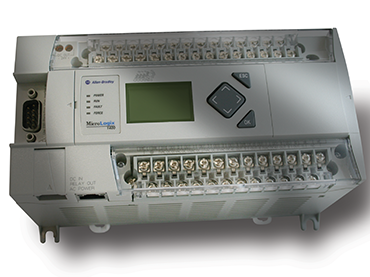

MicroLogix 1400程式與SLC500相容
使用RSLogix500(v8.1)程式編輯軟體
◆ MicroLogix1100 的加強型:內建主機電源與I/O為一體。
◆ 內建10KWord程式+10KWord 資料容量。
◆ 最大128Kbyte 作資料記錄,64Kbyte作配方。
◆ 基本I/O 20 Di/4 Ai/12 Do /2 Ao,可擴充7片1762 I/O模組,達144點(7 x 16 + 32)I/O, 提供6組 100 kHz高速輸入。
◆ 3組100 kHz高速輸出 PTO (Pulse Train Output)或40KHz PWM (Pulse Width Modulated) 作步進或伺服馬達控制。
◆ 內建LCD文字螢幕(4行,每行12字)以顯示狀態。
◆ 一組隔離型RS232/485 Combo通訊埠與1組RS232埠。
◆ 支援Modbus Master/Slave,DNP 3.0 Slave通訊協定。
◆ 內建10/100 Mbps Ethernet埠,內建Web功能
| Documentation | |||||||
| 型號 | 輸入型式 | 輸出型式 | 電源 | 輸入 | 輸出 | 電壓類比輸入 | 電壓類比輸出 |
| 1766-L32AWA | 120vAC | Relay | AC | 20 | 12 | 0 | 0 |
| 1766-L32BWA | DC24V | Relay | AC | ||||
| 1766-L32BXB | DC24V | Relay/FET | DC24V | ||||
| 1766-L32AWAA | 120vAC | Relay | AC | 4 | 2 | ||
| 1766-L32BWAA | AC | Relay | AC | ||||
| 1766-L32BXBA | DC24V | Relay/FET | DC24V | ||||
