框架-模組式 1746 系列

SLC500系列:

前鋒自動化(股)公司

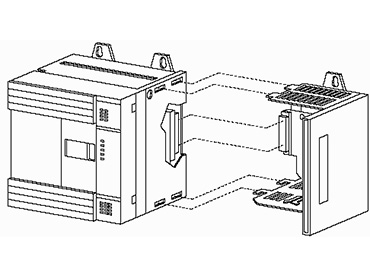

固定型:內建主機,電源及I/O於一體內建DH485, 1 K Word程式指令

前鋒自動化(股)公司

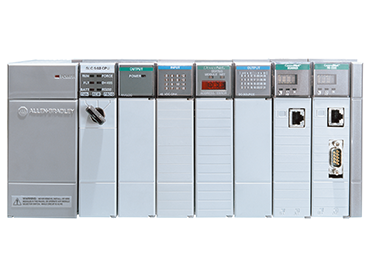

模組式:可安裝3組框架,最多30片I/O模組,可安裝Remote I/O通訊模組,達4096 I/O

Documentation
型號 記憶容量 通訊埠
 1747-L511 1K  1 DH485
 1747-L514 4K  1 DH485
 1747-L524 4K  1 DH485
 1747-L531 8K  1 DH485
 1 RS232
 1747-L532 16K  1 DH485
 1 RS232
 1747-L541 16K  1 DH+
 1 RS232
 1747-L542 32K  1 DH+
 1 RS232
 1747-L543 64K  1 DH+
 1 RS232
 1747-L551 16K  1 Ethernet
 1 RS232
 1747-L552 32K  1 Ethernet
 1 RS232
 1747-L553 64K  1 Ethernet
 1 RS232



1746 系列 I/O

框架:
型號 說明 尺寸(H×W×D)
 1746-A2 2槽擴充框架(固定型用)  171 × 80 × 145 mm
 (6.73 × 3.15 × 5.71 in)
 1746-A4 4槽 I/O 框架  171 × 177 × 145 mm
 (6.73 × 6.97 × 5.71 in)
 1746-A7 7槽 I/O 框架  171 × 282 × 145 mm
 (6.73 × 11.11 × 5.71 in)
 1746-A10 10槽 I/O 框架  171 × 397 × 145 mm
 (6.73 × 15.64 × 5.71 in)
 1746-A13 13槽 I/O 框架  171 × 502 × 145 mm
 (6.73 × 19.78 × 5.71 in)



電源模組:
型號 適用電源 電源範圍 底板供電
 1746-P1 120 or 220V ac 85-132V ac
170-265V ac
 2A @ 5V dc
 0.46A @ 24V dc
 1746-P2 120 or 220V ac 85-132V ac
170-265V ac
 5A @ 5V dc
 0.96A @ 24V dc
 1746-P3 24V dc 19.2-28.8V dc  3.6A @ 5V dc
 0.87A @ 24V dc
 1746-P4 120 or 220V ac 85-132V ac
170-265V ac
 10A @ 5V dc
 2.88A @ 24V dc
 Total output power (including user) is 70W max)
 1746-P5 125V dc 90-146V dc  5A @ 5V dc
 0.96A @ 24V dc
 1746-P6 48V dc 30-60V dc  5A @ 5V dc
 0.96A @ 24V dc



常用數位輸入模組:
型號 點數 信號範圍
 1746-IA16 16  AC85-132V
 1746-IM16 16  AC170-265V
 1746-IN16 16  AC/DC 24V
 1746-IB16 16  DC10--30V Sink
 1746-IB32 32  DC15--30V Sink
 1746-IG16 16  DC4.5--5.5V Source
 1746-IV16 16  DC10--30V Source
 1746-IV32 32  DC 15--30V Source



常用數位輸出模組:
型號 點數 信號範圍
 1746-OA16 16  AC85-265V
 1746-OB16 16  DC10--50V Source
 1746-OB32 32  DC 5--50VSource
 1746-OV16 16  DC10--50V Sink
 1746-OV32 32  DC 5--50V Sink
 1746-OW16 16  Relay (5--265 ac ,5-125 dc)



常用類比輸入模組:
型號 點數 信號範圍
 1746-NI4 4  ±10V dc, ±20 mA
 1746-NI8 8  ±10V dc, ±20 mA
 1746-NI16V 16  ±10V dc, 1--5V dc,0--5V dc, or 0--10V dc
 1746-NI16i 16  ±20mA, 4--20 mA,0--1mA, 0--20mA
 1746-NR8 8  RTD,100 , 200 , 500歐姆 Platinum
 120 Nickel,604 Nickel/Iron,10歐姆 Copper
 150 , 500, 1,000 , 3,000歐姆
 1746-NT8 8  B, E, J, K, N, R, S, T Thermocouple and ±50mV or ±100mV



常用類比輸出模組:
型號 點數 信號範圍
 1746-NO4V 4  ±10V dc
 1746-NO8V 8  ±10V dc
 1746-NO4i 4  0~20mA
 1746-NO8i 8  0~20mA



通訊模組:
型號 說明
1747-SN  Remote I/O Scanner
1747-BSN  複聯模組
1746-BAS  BASIC 模組
1747-KE  DH485/RS232(DF1)通訊模組
1747-PIC  DH485/RS232轉換器
1747-UIC  USBRS232(DF1)/DH485通訊介面
1747-AIC  DH485網路隔離器
1747-SCNR  ControlNet Scanner
1747-SDN  DeviceNet Scanner
1747-ASB  Remote I/O Adapter
1747-ACNR  ControlNet I/O Adapter
